QJ型不銹鋼深井泵

深井泵 機構

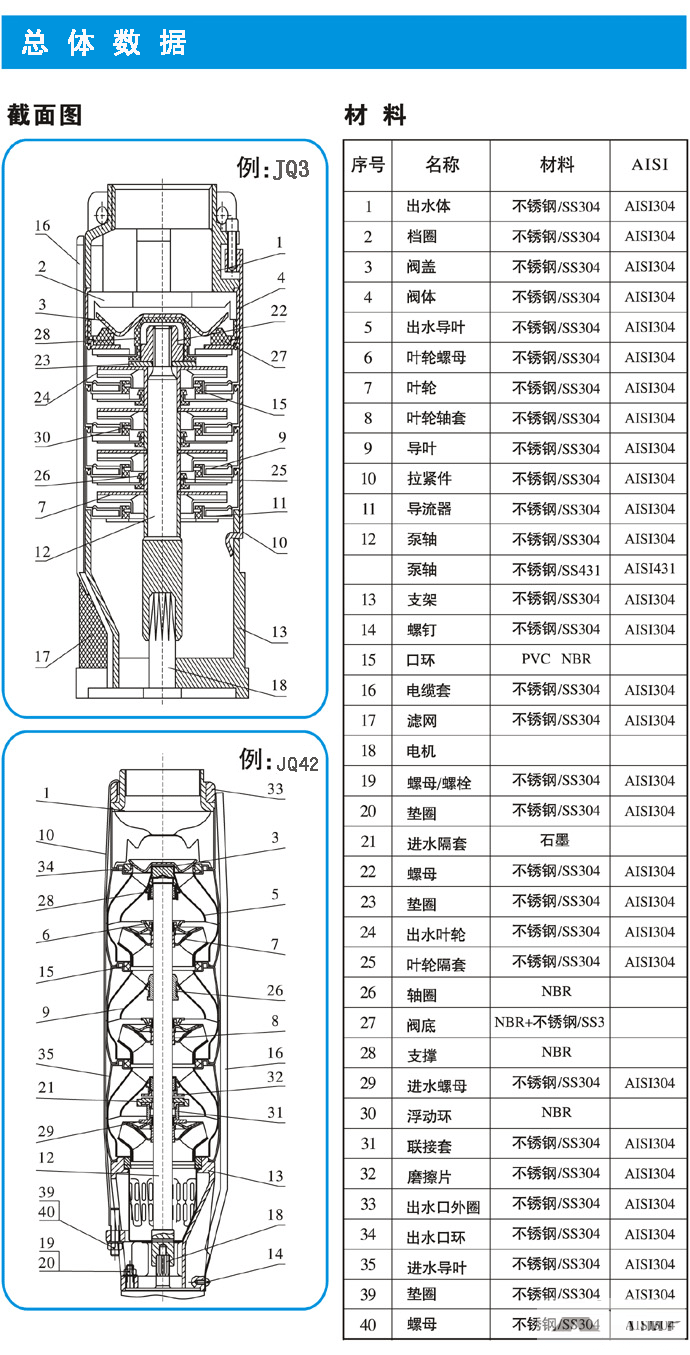

潛水深井泵由潛水電動機、泵工作部分和揚水管部分組成。泵部分與電機直聯一體潛入水中工作。當電動機旋轉時，通過聯軸器帶動泵一起轉動，液體在葉輪作用下，速度能和壓力能同時增加，通過中殼、揚水管流出

不銹鋼系列深井泵是引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機，對水質絕對無污染，是當前國內外深井泵之精品。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

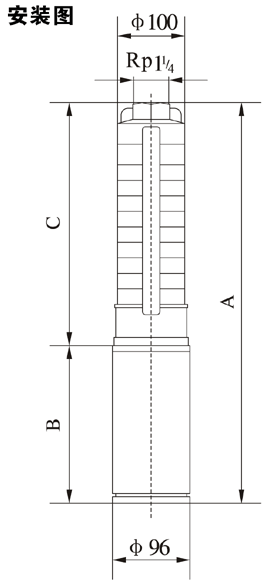

深井泵QJ系列1、不銹鋼深井泵外形尺寸圖

	泵型號	尺寸			重量 （kg）
		A	B	C
	QJ1-6	667	370	297	12
	QJ1-9	730	370	360	13
	QJ1-13	824	380	444	15
	QJ1-17	928	400	528	17
	QJ1-21	1052	440	612	19
	QJ1-25	1136	440	696	20
	QJ1-28	1229	470	759	23
	QJ1-32	1313	470	843	24
	QJ1-36	1397	470	927	25
	QJ1-39	1500	510	990	29
	QJ1-42	1563	510	1053	30
	QJ1-46	1647	510	1137	31
	QJ1-50	1731	510	1221	32

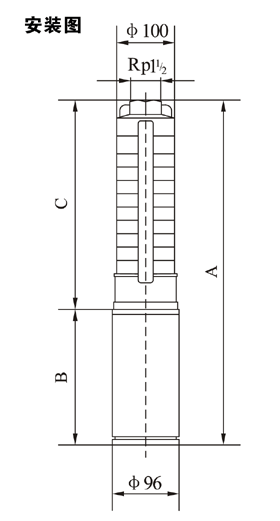

深井泵QJ系列3、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸			重量 （kg）
		A	B	C
	QJ3-6	667	370	297	12
	QJ3-9	740	380	360	13
	QJ3-12	823	400	423	16
	QJ3-15	926	440	486	18
	QJ3-18	999	440	549	19
	QJ3-22	1103	470	633	22
	QJ3-27	1248	510	738	27
	QJ3-32	1353	510	843	28
	QJ3-38	1589	620	969	31
	QJ3-43	1694	620	1074	32

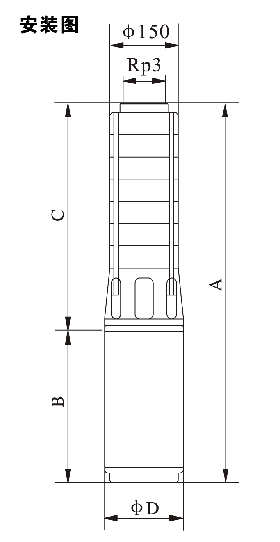

深井泵QJ系列5、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸			重量 （kg）
		A	B	C
	QJ5-4	625	370	255	12
	QJ5-6	677	380	297	13
	QJ5-8	739	400	339	15
	QJ5-12	863	440	423	17
	QJ5-17	998	470	528	21
	QJ5-21	1122	510	612	26
	QJ5-25	1206	510	696	27
	QJ5-29	1400	620	780	29
	QJ5-33	1484	620	864	30
	QJ5-38	1719	750	969	33
	QJ5-43	1824	750	1074	35

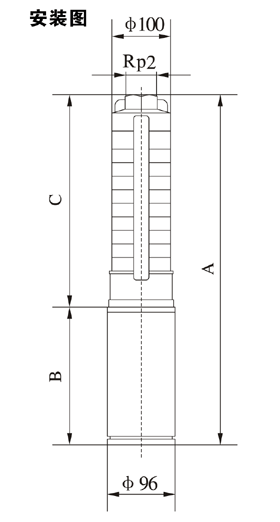

深井泵QJ系列8、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸			重量 （kg）
		A	B	C
	QJ8-5	853	400	453	16
	QJ8-7	977	440	537	19
	QJ8-10	1133	470	663	22
	QJ8-12	1257	510	747	27
	QJ8-15	1619	510	873	29
	QJ8-18	1383	620	999	32
	QJ8-21	1875	750	1125	35
	QJ8-25	2043	750	1293	37
	QJ8-30	2343	840	1503	43
	QJ8-37	2637	840	1797	46
	QJ8-44	3011	920	2091	55
	QJ8-50	3263	920	2343	58

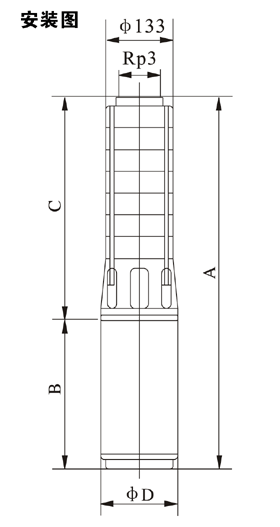

深井泵QJ系列12、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸			重量 （kg）
		A	B	C
	QJ12-5	1005	470	535	21
	QJ12-7	1175	510	665	26
	QJ12-10	1480	620	860	30
	QJ12-13	1805	750	1055	34
	QJ12-15	2025	840	1185	38
	QJ12-18	2220	840	1380	40
	QJ12-21	2495	920	1575	47
	QJ12-25	2755	920	1835	50

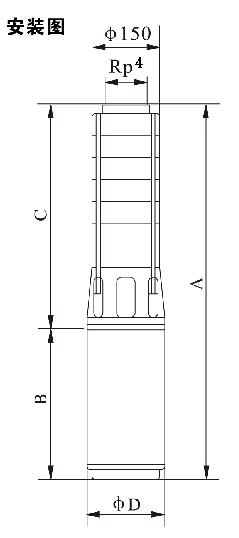

深井泵QJ系列17、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸				重量 （kg）
		A	B	C	D
	QJ17-1	708	380	328	96	17
	QJ17-2	828	440	388	96	21
	QJ17-3	959	510	449	96	28
	QJ17-4	1019	510	509	96	29
	QJ17-5	1190	620	570	96	32
	QJ17-6	1380	750	630	96/143	35/41
	QJ17-7	1441	750	691	96/143	36/42
	QJ17-8	1591	840	751	96/143	41/49
	QJ17-9	1652	840	812	96/143	42/50
	QJ17-10	1712	840	872	96/143	43/51
	QJ17-11	1853	920	933	96/143	49/60
	QJ17-12	1913	920	993	96/143	50/61
	QJ17-13	1974	920	1054	96/143	51/62
	QJ17-14	2000	870	1130	143	75
	QJ17-15	2061	870	1191	143	76
	QJ17-16	2121	870	1251	143	77
	QJ17-17	2182	870	1312	143	78
	QJ17-18	2292	920	1372	143	85
	QJ17-19	2353	920	1433	143	86
	QJ17-20	2413	920	1499	143	87
	QJ17-21	2534	980	1554	143	95
	QJ17-22	2594	980	1614	143	96
	QJ17-23	2655	980	1675	143	98
	QJ17-24	2715	980	1753	143	99
	QJ17-25	2826	1030	1796	143	106
	QJ17-26	2880	1030	1856	143	107

深井泵QJ系列30、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸				重量 （kg）
		A	B	C	D
	QJ30-1	802	440	362	96	20
	QJ30-2	968	510	458	96	28
	QJ30-3	1174	620	554	96	31
	QJ30-4	1400	750	650	96/143	35/41
	QJ30-5	1586	840	746	96/143	40/48
	QJ30-6	1682	840	842	96/143	42/50
	QJ30-7	1858	920	938	96/143	49/60
	QJ30-8	1954	920	1034	96/143	51/61
	QJ30-9	2016	870	1146	143	75
	QJ30-10	2112	870	1242	143	77
	QJ30-11	2208	870	1338	143	79
	QJ30-12	2354	920	1434	143	85
	QJ30-13	2450	920	1530	143	87
	QJ30-14	2606	980	1626	143	96
	QJ30-15	2702	980	1722	143	98
	QJ30-16	2848	1030	1818	143	106
	QJ30-17	2944	1030	1914	143	108
	QJ30-18	2100	1090	2010	143	117
	QJ30-19	3196	1090	2106	143	119
	QJ30-20	3292	1090	2202	143	120
	QJ30-21	3388	1090	2298	143	122
	QJ30-22	3554	1160	2349	143	138
	QJ30-23	3650	1160	2490	143	140
	QJ30-24	3746	1160	2586	143	142
	QJ30-25	3842	1160	2682	143	144

深井泵QJ系列42、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸				重量 （kg）
		A	B	C	D
	QJ42-1	888	510	378	96	29
	QJ42-2	1111	620	491	96	33
	QJ42-3	1444	840	604	96/143	40/48
	QJ42-4	1637	920	717	96/143	47/58
	QJ42-5	1750	920	830	96/143	49/60
	QJ42-6	1892	870	959	96/143	73
	QJ42-7	1992	920	1072	96/143	80
	QJ42-8	2165	980	1185	143	89
	QJ42-9	2328	1030	1298	143	97
	QJ42-10	2441	1030	1411	143	100
	QJ42-11	2614	1090	1524	143	109
	QJ42-12	2727	1090	1637	143	111
	QJ42-13	2910	1160	1750	143	127
	QJ42-14	3023	1160	1863	143	129
	QJ42-15	3136	1160	1976	143	131
	QJ42-16	3319	1230	2089	143	145
	QJ42-17	3432	1230	2202	143	147
	QJ42-18	3645	1330	2315	143	162
	QJ42-19	3758	1330	2428	143	164
	QJ42-20	3871	1330	2541	143	167
	QJ42-21	4220	1570	2654	143	192
	QJ42-22	4337	1570	2767	143	194

深井泵QJ系列60、不銹鋼深井泵 外形尺寸圖

	泵型號	尺寸				重量 （kg）
		A	B	C	D
	QJ60-1	878	510	368	96	30
	QJ60-2-2	1101	620	481	96	33
	QJ60-2	1231	750	481	96/143	35/41
	QJ60-3	1434	840	594	96/143	41/49
	QJ60-4	1627	920	707	96/143	48/59
	QJ60-5	1690	870	820	96/143	72
	QJ60-6	1869	920	949	96/143	78
	QJ60-7	2042	980	1062	143	87
	QJ60-8-2	2155	980	1175	143	88
	QJ60-8	2205	1030	1175	143	96
	QJ60-9-2	2318	1030	1288	143	97
	QJ60-9	2378	1090	1288	143	105
	QJ60-10	2491	1090	1401	143	107
	QJ60-11	2674	1160	1514	143	123
	QJ60-12	2787	1160	1627	143	125
	QJ60-13	2900	1160	1740	143	127
	QJ60-14	3083	1230	1853	143	141
	QJ60-15	3196	1230	1966	143	143
	QJ60-16	3409	1330	2079	143	158
	QJ60-17	3522	1330	2192	143	160
	QJ60-18	3635	1330	2305	143	162
	QJ60-19	3988	1570	2418	143	188
	QJ60-20	4101	1570	2531	143	190
	QJ60-21	4214	1570	2644	143	191

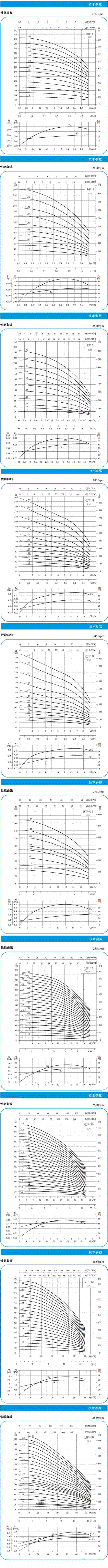

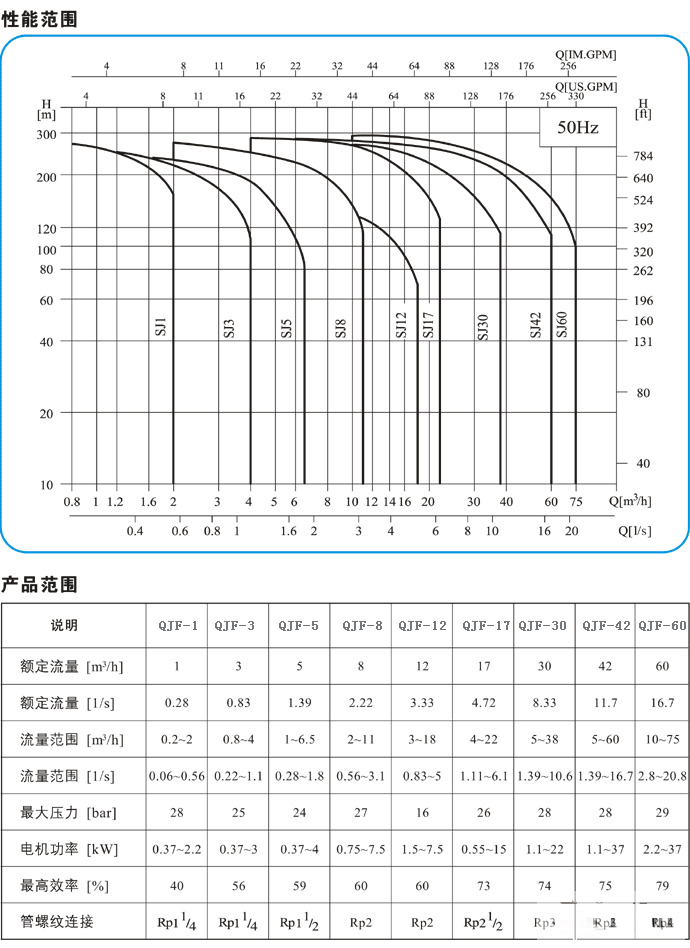

不銹鋼深井泵 性能曲線

Q/H：曲線表示額定轉速時的流量和揚程曲線。
功率曲線：P2表示每級輸入功率，其曲線有完整型葉輪（1/1）和帶小葉輪型（2/3）.
效率曲線：Eta表示泵的級效率

深井泵 曲線條件

曲線公差符合ISO9906，附錄A
所有曲線都基于3×380V，50Hz，2850r/min測量值。
所有測量都是用溫度20℃不含氣體的水進行的，曲線適用于運動粘度1mm2/s，在泵輸送的液體密度比水密度大時，必須相應的用較高輸出功率的電機。
曲線粗線部分表示推薦的性能范圍。
性能曲線包括諸如止回閥等可能產生的損失。
