WB鍋爐蒸汽冷凝水回收泵過流部份分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品及其它無腐蝕性之液體，不銹鋼材質，由1Crl8Ni9Ti鋼制成。適用于抽送各種酸堿類液體，本泵特別適合于槽車卸車之用。及其它需要自吸的場合。本泵高輸送介質溫度150 ℃，如用戶要求更高溫度，請選WBR高溫往復泵。
本冷凝水泵機座分為1#、2#、3#，減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本單位特制的碗形聚四氟乙烯環、耐磨、耐腐、密封性好。本泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、封閉可靠。根據不同流量和壓力，配用不同電機，即可達到用戶的使用要求。
| 型 號 | 流量 (m3/h) |
壓力 (kg/Cm2) |
活塞直徑 (mm) |
活塞行程 (mm) |
電動功率 (r/kW) |
往復次數 (Z/min) |
吸入口尺寸 (法蘭) |
排出口尺寸 (法蘭) |
|
| W B 1 機 座 系 列 |
WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 1450/2.2 | 130 | 1" | 1" |
| WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 1450/3 | 130 | 1" | 1" | |
| WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 1450/4 | 130 | 1" | 1" | |
| WB1-6/5 | 6 | 5 | 100 | 100 | 1450/4 | 65 | 3/2" | 3/2" | |
| WB1-6/15 | 6 | 15 | 100 | 100 | 1450/5.5 | 65 | 3/2" | 3/2" | |
| WB1-10/7 | 10 | 7 | 160 | 100 | 1450/7.5 | 45 | 5/2" | 5/2" | |
| WB1-13/3 | 13 | 3 | 160 | 100 | 1450/5.5 | 65 | 5/2" | 5/2" | |
| WB1-13/6 | 13 | 6 | 160 | 100 | 1450/7.5 | 65 | 5/2" | 5/2" | |
| W B 2 機 座 系 列 |
WB2-1/120 | 1 | 120 | 36 | 120 | 1450/7.5 | 145 | 1" | 1" |
| WB2-2/60 | 2 | 60 | 50 | 120 | 1450/7.5 | 145 | 1" | 1" | |
| WB2-10/15 | 10 | 15 | 160 | 120 | 1450/7.5 | 37 | 5/2" | 5/2" | |
| WB2-10/25 | 10 | 25 | 160 | 120 | 1450/11 | 37 | 5/2" | 5/2" | |
| WB2-20/5 | 20 | 5 | 160 | 120 | 1450/7.5 | 73 | 5/2" | 5/2" | |
| WB2-20/10 | 20 | 10 | 160 | 120 | 1450/11 | 73 | 5/2" | 5/2" | |
| WB2-30/3 | 30 | 3 | 210 | 120 | 1450/7.5 | 73 | 4" | 4" | |
| WB2-30/6 | 30 | 6 | 210 | 120 | 1450/11 | 73 | 4" | 4" | |

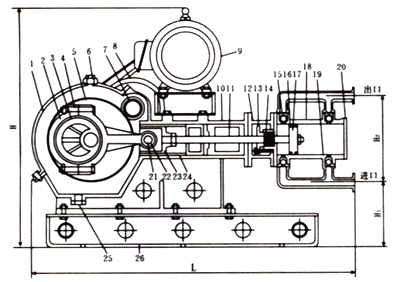

WB1-0.75/16 WB1-0.75/25 WB2-2/60結構如上圖，柱塞式、雙閥座。
| 1 | 箱蓋 | 14 | 墊料 |
| 2 | 連桿 | 15 | 單向球閥 |
| 3 | 連桿銅套 | 16 | 活塞環 |
| 4 | 連桿羅絲 | 17 | 活塞 |
| 5 | 偏心輪 | 18 | 泵體 |
| 6 | 加油孔 | 19 | 單向球閥座 |
| 7 | 齒輪油 | 20 | 泵蓋 |
| 8 | 皮帶輪 | 21 | 連桿銷 |
| 9 | 電機 | 22 | 連桿小銅套 |
| 10 | 箱體 | 23 | 十字頭 |
| 11 | 泵軸 | 24 | 往復缸 |
| 12 | 墊料架 | 25 | 方油孔 |
| 13 | 墊料壓蓋 | 26 | 底盤 |

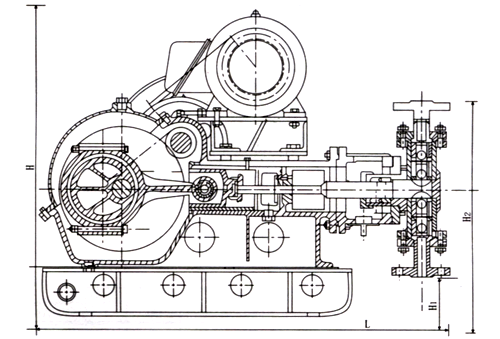

WB其它型號規格結構如上圖，活塞式雙作用單閥座
