ISGB便拆立式管道泵

ISGB便拆立式管道泵是在ISG型管道離心泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式管道泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式管道泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式管道泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。上海管道泵廠的管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點

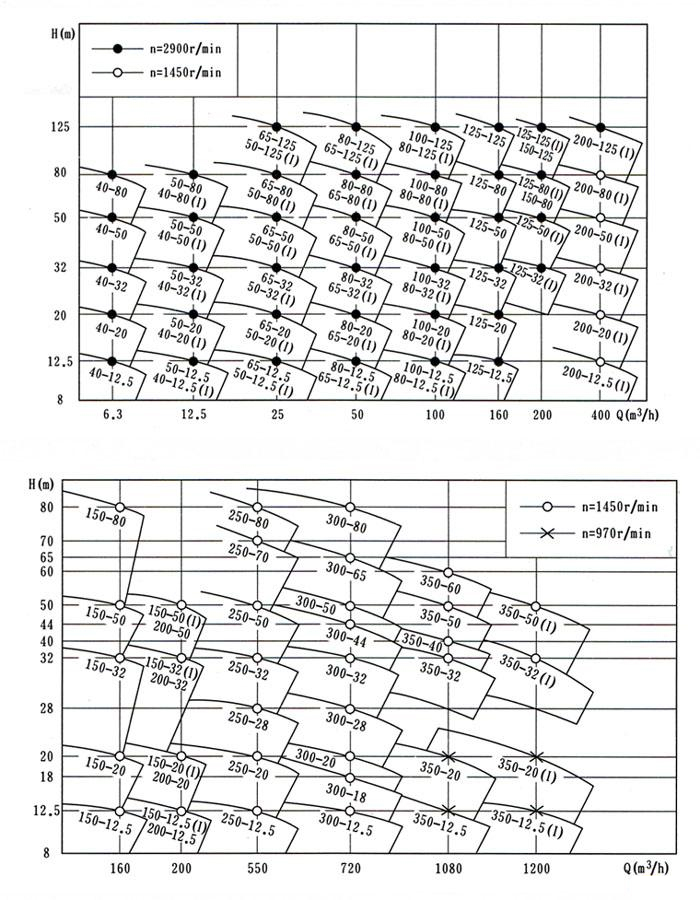

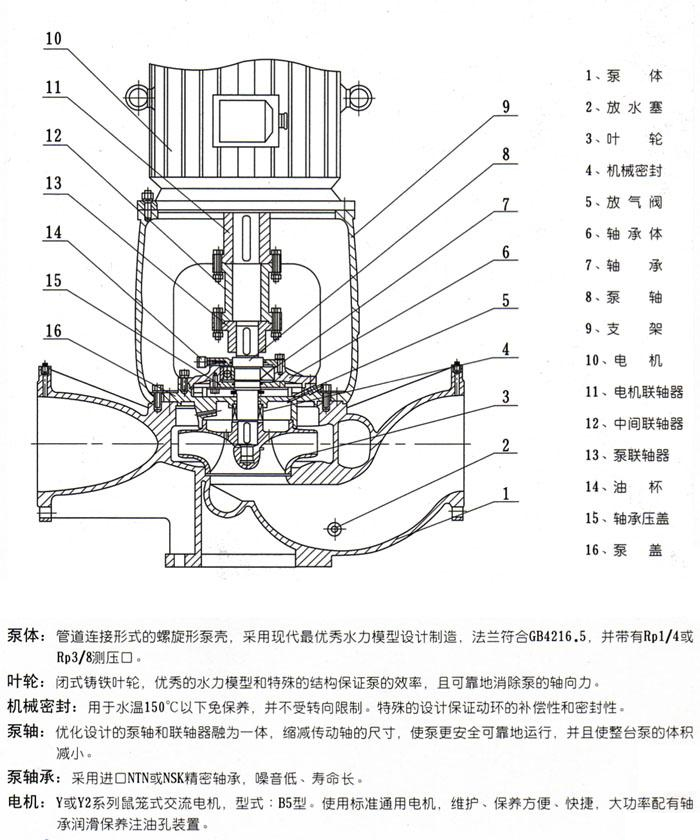

詳細介紹性能參數 結構圖安裝(外形)尺寸曲線圖譜

管道泵產品特點:

ISGB便拆立式管道泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名水泵廠家立式泵媲美。
配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

管道泵工作條件:

管道泵系統高工作壓力為1．6MPa，即水泵吸入口壓力+水泵揚程≤1．6MPa(水泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時水泵的過流部件和聯接部件采用鑄鋼)。
輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

管道泵型號意義:

型號	流量Q		揚程Hm	效率%	轉速Nr/min	電機功率PKW	必需汽蝕余量NPSHrm	重量Wkg
型號	m³/h	l/s	揚程Hm	效率%	轉速Nr/min	電機功率PKW	必需汽蝕余量NPSHrm	重量Wkg
ISGB40-12.5	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3	35
ISGB40-12.5A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3	35
ISGB40-20	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3	35
ISGB40-20A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3	33
ISGB40-32	4.4 6.3 8.3	1.22 1.75 2.31	23 32 30	35 40 40	2900	2.2	2.3	50
ISGB40-32A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3	45
ISGB40-32B	3.8 5.5 7.2	1.06 1.53 2.00	25.5 24 22.5	34 38 37	2900	1.1	2.3	40
ISGB40-50	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4.0	2.3	75
ISGB40-50A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	20 31 30	2900	3.0	2.3	65
ISGB40-50B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3	55
ISGB40-80	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3	110
ISGB40-80A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3	105
ISGB40-80B	3.8 5.5 7.2	1.06 1.53 2.00	61.5 60 56	23 27 26	2900	5.5	2.3	80
ISGB40-12.5(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3	35
ISGB40-12.5(I)A	8 11 14.5	2.22 3.06 4.03	10.6 10 9	60	2900	0.75	2.3	32
ISGB40-20(I)	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 57	49 58 57	2900	1.5	2.3	40
ISGB40-20(I)A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	35
ISGB40-32(I)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	2.3	60
ISGB40-32(I)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	50
ISGB40-32(I)B	7.3 10.4 13.5	2.38 2.89 3.75	26 24 20	50	2900	1.5	2.3	45
ISGB40-50(I)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3	90
ISGB40-50(I)A	8.3 11.7 15.3	2.31 3.25 4.25	45 44 42	37 46 45	2900	4.0	2.3	80
ISGB40-50(I)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	40	2900	3.0	2.3	70
ISGB40-80(I)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11.0	2.3	150
ISGB40-80(I)A	8.2 11.6 15.2	2.28 3.22 4.22	71 70 68	38	2900	7.5	2.3	100
ISGB40-80(I)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3	95
ISGB40-80(I)C	7.1 10.1 13.1	1.97 2.87 3.64	53.2 52 50.4	36	2900	5.5	2.3	90
ISGB50-12.5	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3	40
ISGB50-12.5A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3	35
ISGB50-20	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3	45
ISGB50-20A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3	40
ISGB50-32	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3.0	2.3	60
ISGB50-32A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3	50
ISGB50-32B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3	46
ISGB50-50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3	105
ISGB50-50A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4.0	2.3	85
ISGB50-50B	7.5 10.6 13.8	2.08 2.94 3.83	40 38 35	44	2900	3.0	2.3	70
ISGB50-80	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11.0	2.3	160
ISGB50-80A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	29 38 41	2900	7.5	2.3	120
ISGB50-80B	7.6 10.8 14	2.11 3.0 3.89	61.5 60 58	27.5 37 40	2900	7.5	2.3	115
ISGB50-80C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	27 36 39	2900	5.5	2.3	110
ISGB50-12.5(I)	17.5 25 32.5	4.86 6.97 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	45
ISGB50-12.5(I)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	40
ISGB50-20(I)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3.0	2.5	60
ISGB50-20(I)A	15.6 22.3 29	4.33 6.19 8.1	17.5 16 13.6	58 66 65	2900	2.2	2.5	50
ISGB50-32(I)	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	55 63 60	2900	4.0	2.5	75
ISGB50-32(I)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4.0	2.5	75
ISGB50-32(I)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	61	2900	3.0	2.5	65
ISGB50-50(I)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	110
ISGB50-50(I)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	110
ISGB50-50(I)B	15.2 21.8 28.3	4.22 6.06 7.86	40.5 38 34.5	55	2900	5.5	2.5	100
ISGB50-80(I)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15.0	2.5	175
ISGB50-80(I)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 51 52	2900	11.0	2.5	165
ISGB50-80(I)B	15 21.6 28	4.17 6.0 7.78	61 60 58	38 50 54	2900	11.0	2.5	165
ISGB50-125(I)	17.3 25 32.5	4.6 6.94 9.03	128 125 122	31 40 44	2900	30.0	2.5	310
ISGB50-125(I)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22.0	2.5	250
ISGB50-125(I)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	215
ISGB50-125(I)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15.0	2.5	195
ISGB65-12.5	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5	45
ISGB65-12.5A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5	40
ISGB65-20	17.5 25 32.5	4.86 6.94 9.03	22 20 18	60 68 67	2900	3.0	2.5	60
ISGB65-20A	15.6 22.3 29	4.33 6.19 8.1	17.5 16 14.4	58 66 65	2900	2.2	2.5	50
ISGB65-32	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4.0	2.5	75
ISGB65-32A	16.4 23.4 30.1	4.56 6.5 8.44	30 28 24.5	54 62 59	2900	4.0	2.5	75
ISGB65-32B	15 21.6 28	4.17 6.0 7.78	26 24 21	51 61 60	2900	3.0	2.5	65
ISGB65-50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5	110
ISGB65-50A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5	110
ISGB65-50B	15.2 21.8 28.3	4.22 6.06 7.86	40.5 38 34	55	2900	5.5	2.5	100
ISGB65-80	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15.0	2.5	185
ISGB65-80A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11.0	2.5	170
ISGB65-80B	15 21.6 28	4.17 6.0 7.78	61 60 58	38 49 54	2900	11.0	2.5	170
ISGB65-125	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30.0	2.5	320
ISGB65-125A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22.0	2.5	260
ISGB65-125B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5	225
ISGB65-125C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15.0	2.5	210
ISGB65-12.5(I)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3.0	3.0	65
ISGB65-12.5(I)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0	55
ISGB65-20(I)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	100
ISGB65-20(I)A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	60 71 69	2900	4.0	3.0	80
ISGB65-32(I)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105
ISGB65-32(I)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 25	62 70 69	2900	7.5	3.0	105
ISGB65-32(I)B	30.0 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0	95
ISGB65-50(I)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15.0	3.0	180
ISGB65-50(I)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11.0	3.0	165
ISGB65-50(I)B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0	115
ISGB65-80(I)	35 50 65	9.7 13.9 18.1	83 80 72	52 59 60	2900	22.0	3.0	235
ISGB65-80(I)A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0	205
ISGB65-80(I)B	30 43.3 56	8.3 12.0 15.6	63 60 54	58	2900	15.0	3.0	180
ISGB65-125(I)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37.0	3.0	350
ISGB65-125(I)A	32.5 46.5 60.5	9.0 12.9 16.8	116 113 110	43 54 57	2900	30.0	3.0	335
ISGB65-125(I)B	31 44.5 58	8.6 12.4 16.1	103 101 97	40 53 56	2900	30.0	3.0	335
ISGB65-125(I)C	29 41 53.6	8.1 11.4 14.9	87 85 83	39 51 55	2900	22.0	3.0	270
ISGB80-12.5	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3.0	3.0	65
ISGB80-12.5A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0	60
ISGB80-20	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0	100
ISGB80-20A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4.0	3.0	80
ISGB80-32	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0	105
ISGB80-32A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 25	62 70 69	2900	7.5	3.0	105
ISGB80-32B	30.3 43.3 56.3	8.4 12.0 15.6	27 24 20	69	2900	5.5	3.0	100
ISGB80-50	35 50 65	9.72 13.9 18.1	53.3 50 46	55 67 68	2900	15.0	3.0	175
ISGB80-50A	328 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11.0	3.0	170
ISGB80-50B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	53 65 67	2900	7.5	3.0	120
ISGB80-80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22.0	3.0	240
ISGB80-80A	32.5 46.7 61	9.0 13.0 16.9	73 70 64	52 59 60	2900	18.5	3.0	210
ISGB80-80B	30 43.3 56	8.3 12.0 15.6	63 60 54	58	2900	15.0	3.0	190
ISGB80-125	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37.0	3.0	360
ISGB80-125A	32.5 46.5 60.5	9 12.9 16.8	116 113 110	42 53 56	2900	30.0	3.0	345

ISGB便拆立式管道泵:ISGB型便拆立式管道離心泵（安裝尺寸）

ISGB便拆立式管道泵

管道泵產品特點:

管道泵工作條件:

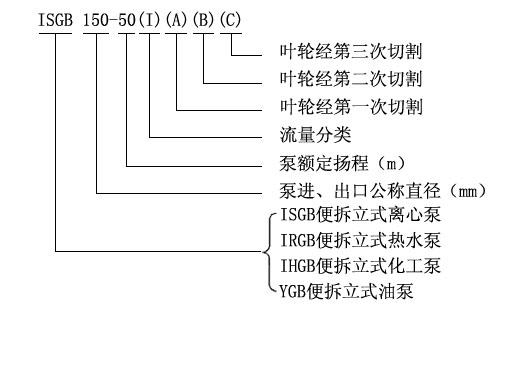

管道泵型號意義:

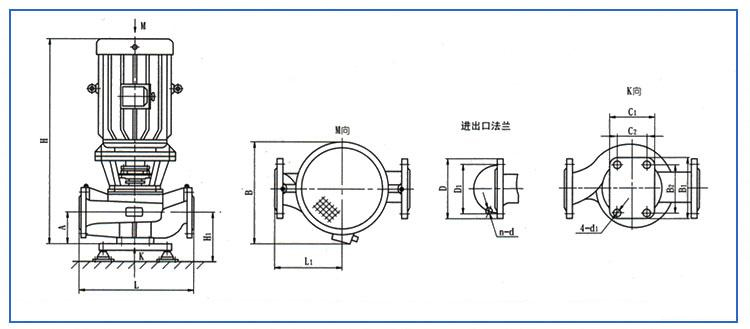

ISGB型便拆立式管道離心泵安裝尺寸圖：

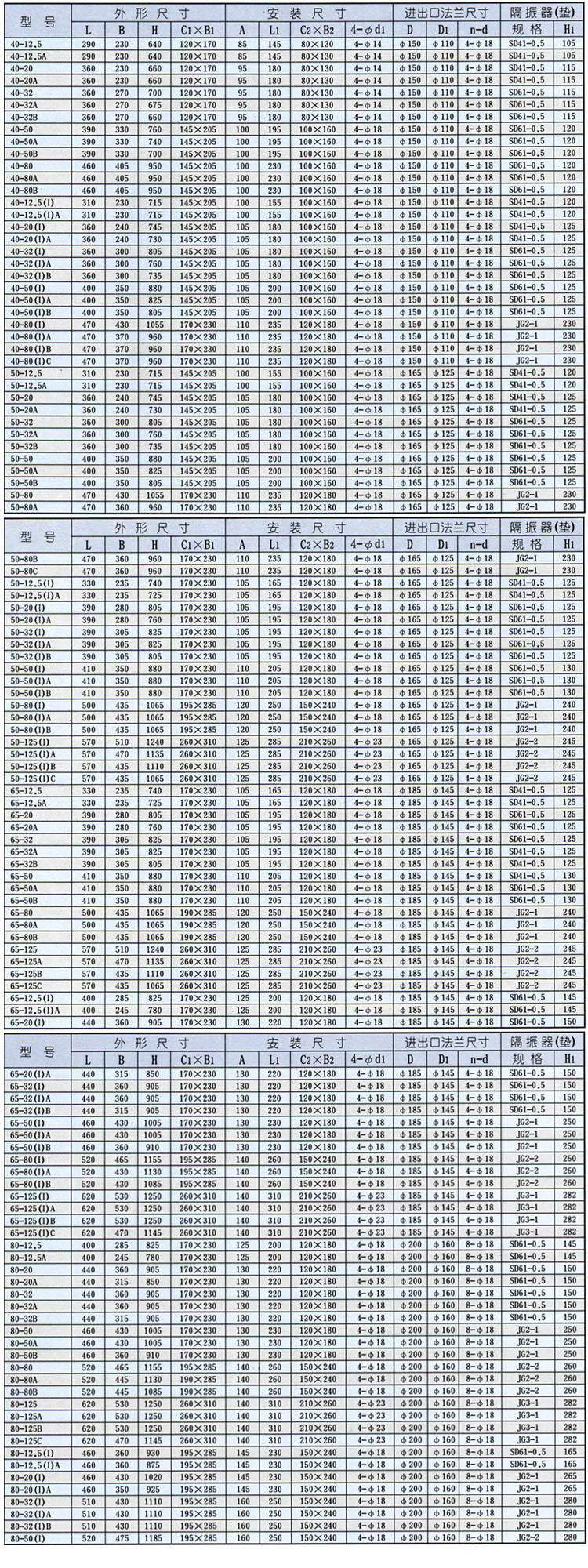

ISGB型便拆立式管道離心泵安裝尺寸表：
