FZB型氟塑料自吸泵

FZB型氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。

詳細介紹性能參數 安裝(外形)尺寸

主要特點：

FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。FZB型氟塑料泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

主要用途

FZB自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。
FZB自吸泵人性化的設計原理、卓越的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。

技術參數：

流量：1.5～60m3/h；
揚程：15～50m；
轉速：2900r/min；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。

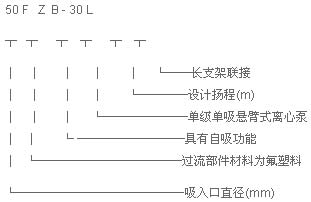

型號意義：

型號	流量 (m³/h)	揚程 (m)	口徑 (mm)		電機功率 (Kw)	自吸高度 (m)	轉 速（r/min)
25FZB-10L	1.5	10	25	25	1.5	2	2900
25FZB-15L	3	15	25	25	2.2	2	2900
25FZB-20L	3.6	20	25	25	2.2	2	2900
40FZB-20	8	20	40	40	3	3	2900
40FZB-20L	8	30	40	40	4	3.5	2900
40FZB-30L	8	30	40	40	4	3	2900
50FZB-20	12	20	50	50	3	3	2900
50FZB-20L	12	20	50	50	3	3.5	2900
50FZB-30L	12	30	50	50	4	3	2900
50FZB-50L	12	50	50	32	7.5	3.5	2900
50FZB-70L	12	70	50	32	15	3.5	2900
65FZB-20L	25	20	65	50	5.5	3.5	2900
65FZB-25L	25	25	65	50	5.5	3.5	2900
65FZB-30L	25	30	65	50	7.5	3.5	2900
65FZB-45L	25	45	65	40	11	4	2900
80FZB-20L	40	20	80	65	7.5	4	2900
80FZB-30L	50	30	80	65	11	4	2900
80FZB-45L	50	45	80	65	15	4	2900
80FZB-70L	50	70	80	65	30	4	2900
100FZB-20L	100	20	100	80	18.5	5	2900
100FZB-30L	100	30	100	80	18.5	5	2900
100FZB-50L	100	50	100	80	30	5	2900

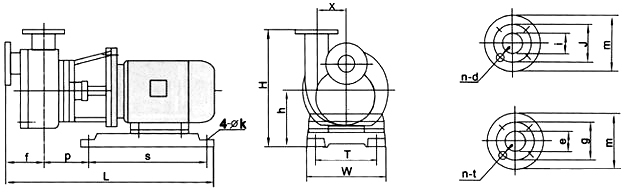

FZB型氟塑料自吸泵 :FZB型氟塑料自吸泵|安裝尺寸

系列	型號	外型及安裝尺寸								進口法蘭尺寸						出口法蘭尺寸
系列	型號	L	S	P	f	W	T	H	h	x	k	i	j	m	n-d	e	g	n	4-t
短支架	32FZB-15	450	100	160	80	180	140	230	90	55	10	32	90	120	4-11	32	90	120	4-11
	40FZB-20	590	310	160	110	220	170	305	140	65	12	40	100	130	4-13	40	100	130	4-13
	40FZB-30	590	310	160	110	220	170	305	140	80	12	40	100	130	4-13	40	100	130	4-13
	50FZB-20	590	310	160	110	220	170	305	140	65	12	50	100	130	4-13	50	100	130	4-13
	50FZB-30	590	310	160	110	220	170	305	140	80	12	50	100	130	4-13	50	100	130	4-13

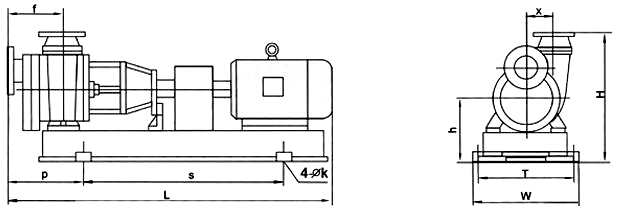

系列	型號	外型及安裝尺寸								進口法蘭尺寸						出口法蘭尺寸
系列	型號	L	S	P	f	W	T	H	h	x	k	i	j	m	n-d	e	g	n	n-t
長支架	65FZB-20L	1100	600	250	180	390	350	440	212	80	20	65	145	185	4-18	50	125	165	4-18
	65FZB-30L	1200	660	300	200	450	400	480	232	100	24	65	145	185	4-18	50	125	165	4-48
	80FZB-20L	1200	660	300	200	450	400	480	232	100	24	80	160	200	8-18	65	145	185	4-18
	80FZB-30L	1240	740	330	210	500	450	520	260	110	24	80	160	200	8-18	65	145	185	4-18
