CQB氟塑料磁力化工泵，是本單位近幾年開發的新產品，并引進國外先進技術，采用聚偏二氟乙稀制造，該材料是目前世界上優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化、無毒素分解等優點。磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑、冒、滴之缺點，磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料，因此它具有良好的抗腐蝕性能，并可以使實輸送介質免受污染。磁力泵結構緊湊，外形美觀、體積小、噪聲低、運行可靠、使用維修方便。
CQB氟塑料磁力化工泵可廣泛用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾、機配套。特別是易漏、易燃、易爆液體的抽送。防爆電動機選用此泵則更為理想
| 型 號 | 流量 （m3/h） |
揚程 (m) |
汽蝕作量 (m) |
轉速 (r/min) |
口徑 | 使用溫度 (℃) |
電壓 (V) |
|
| 進口 | 出口 | |||||||
| CQB16-12-18F | 1.8 | 8 | 6.0 | 2900 | Φ16 | Φ12 | ＜80 | 220/380 |
| CQB20-14-100F | 3 | 12 | 6.0 | 2900 | Φ20 | Φ14 | ＜80 | 220/380 |
| CQB32-25-125F | 3.2 | 20 | 5.0 | 2900 | Φ32 | Φ20 | ＜80 | 380 |
| CQB40-32-115F | 6.3 | 15 | 6.0 | 2900 | Φ40 | Φ32 | ＜80 | 380 |
| CQB40-32-145F | 6.3 | 25 | 5.0 | 2900 | Φ40 | Φ32 | ＜80 | 380 |
| CQB50-40-125F | 12.5 | 20 | 3.5 | 2900 | Φ50 | Φ40 | ＜80 | 380 |
| CQB50-40-160F | 12.5 | 32 | 3.5 | 2900 | Φ50 | Φ40 | ＜80 | 380 |
| CQB65-50-125F | 25 | 20 | 4.0 | 2900 | Φ65 | Φ50 | ＜80 | 380 |
| CQB65-50-160F | 25 | 32 | 4.0 | 2900 | Φ65 | Φ50 | ＜100 | 380 |
| CQB80-65-125F | 50 | 20 | 4.0 | 2900 | Φ80 | Φ65 | ＜100 | 380 |
| CQB80-65-160F | 50 | 32 | 4.0 | 2900 | Φ80 | Φ65 | ＜100 | 380 |
| 型號 | 口徑 | 流量 (m3/h) |
揚程 (m) |
汽蝕余量 (NPSH)r (m) |
功率 (kw) |
轉速 (r/min) |
效率 (%) |
電壓 (v) |
|
| 進口 | 出口 | ||||||||
| CQB15-10-85F | 15 | 10 | 1.8 | 8 | 6.0 | 0.12 | 2800 | 15 | 220/380 |
| CQB20-15-105F | 20 | 15 | 3 | 12 | 6.0 | 0.37 | 2800 | 19 | 220/380 |
| CQB32-25-125F | 32 | 25 | 3.2 | 20 | 5.0 | 0.75 | 2900 | 26 | 380 |
| CQB40-32-115F | 40 | 32 | 6.3 | 15 | 6.0 | 0.75 | 2900 | 35 | 380 |
| CQB40-32-145F | 40 | 32 | 6.3 | 25 | 5.0 | 1.5 | 2900 | 29 | 380 |
| CQB50-40-125F | 50 | 40 | 12.5 | 20 | 3.5 | 2.2 | 2900 | 41 | 380 |
| CQB50-40-160F | 50 | 40 | 12.5 | 32 | 3.5 | 3 | 2900 | 39 | 380 |
| CQB65-50-125F | 65 | 50 | 25 | 20 | 4.0 | 3 | 2900 | 47 | 380 |
| CQB65-50-160F | 65 | 50 | 25 | 32 | 4.0 | 5.5 | 2900 | 46 | 380 |
| CQB80-65-125F | 80 | 65 | 50 | 20 | 4.0 | 7.5 | 2900 | 54 | 380 |
| CQB80-65-160F | 80 | 65 | 50 | 32 | 4.0 | 11 | 2900 | 52 | 380 |
| CQB100-80-125F | 100 | 80 | 100 | 20 | 4.0 | 11 | 2900 | 55 | 380 |
| CQB100-80-160F | 100 | 80 | 100 | 32 | 4.0 | 18.5 | 2900 | 56 | 380 |

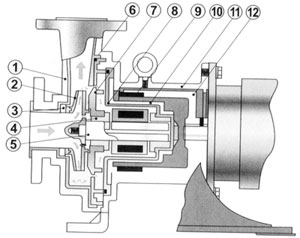

| 1 | 泵體 | 8 | 隔離套 |
| 2 | 葉輪 | 9 | 磁鋼 |
| 3 | 口環 | 10 | 不銹鋼套 |
| 4 | 軸承 | 11 | 聯接架 |
| 5 | 泵軸 | 12 | 聯軸器 |
| 6 | 密封圈 | ||
| 7 | 中軸座 |
