GM型隔膜式計量泵普遍適用于低壓力范圍。以小的服務活動提供了可觀的性價比。 電機的旋轉運動通過渦輪及偏心輪轉化為沖程的往復運動。在液力端中連桿將沖程活動傳遞到計量隔膜上。在泵運行時兩個單向閥防止計量介質的回流。電機驅動隔膜計量泵可以調節流量，電機轉速和沖程長度。
| 泵頭部位材料 | 工作條件 |
| 計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 環境溫度： -30℃ -- +90℃ |
| 計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 電機： 二相、三相標準電機或防爆電機 |
| 閥球： 二氧化硅、SUS304、SUS316、陶瓷 | 功率：0.25KW 0.37KW 0.55kw |
| 密封： 聚四氟乙烯、聚氯乙烯 | 防護等級：IP54 |
| 型 號 | 流量 (L/H) | 壓力 (MPa) | 沖次 （MIN-1） | 功率 （KW） | 進 出口 徑 (mm) | 重量 (KG) |
| GM-25/1.0 | 25 | 1.0 | 72 | 0.37 | 可配Φ8軟管含過濾底閥及注射閥 | 22 |
| GM-50/0.7 | 50 | 0.7 | 72 | |||
| GM-90/0.7 | 90 | 0.7 | 96 | DN15 | ||
| GM-120/0.7 | 120 | 0.7 | 96 | DN15 | ||
| GM-170/0.7 | 170 | 0.7 | 96 | DN15 | ||
| GM-240/0.5 | 240 | 0.5 | 96 | DN15 | ||
| GM-330/0.5 | 330 | 0.5 | 144 | DN15 | ||
| GM-400/0.5 | 400 | 0.5 | 144 | 0.55 | DN25 |

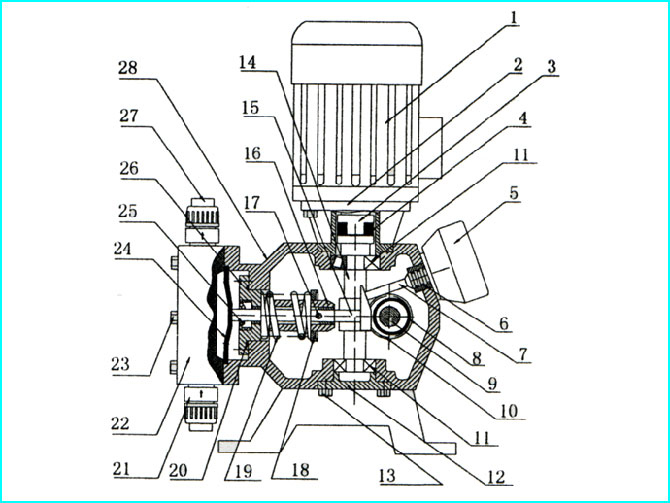

| 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 |
| 1 | 電機 | 8 | 偏心輪軸承 | 15 | 頂桿 | 22 | 泵頭 |
| 2 | 電機座 | 9 | 主軸 | 16 | 導向軸套 | 23 | 螺栓 |
| 3 | 電機聯軸節 | 10 | 蝸輪 | 17 | 鍵 | 24 | 膜片 |
| 4 | 橡膠緩沖塊 | 11 | 軸承 | 18 | 彈簧座 | 25 | 油封 |
| 5 | 調節手輪 | 12 | 軸承蓋 | 19 | 彈簧 | 26 | 油封座 |
| 6 | 密封圈 | 13 | 螺絲 | 20 | 密封圈 | 27 | 出水閥總成 |
| 7 | 調節頂桿 | 14 | 蝸桿 | 21 | 進水閥總成 | 28 | 泵體 |
1泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行高調節行程，從面改變膜片伸縮距離來達到改變流量的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。
4工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，此時吸入閥關閉，排出閥打開，吸入液體；當液體膜片向前死點移動時，此時吸入閥關閉，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變挺桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.
| 序號 | 故障特征 | 故障原因 | 排除方法 |
| 1 | 完全不排液 | 1.吸入高度太高 2.吸入管道阻塞 3.吸入管道漏氣 |
1.降低安裝高度 2.清洗疏通吸入管道 3.壓緊或更換密封墊片 |
| 2 | 排液量不夠 | 1.吸入管道局部阻塞 2.吸入或排出閥內有異物卡阻 3.泵閥磨損關閉不嚴 4.轉速不足 |
1.疏通吸入管道 2.清洗吸排閥 3.修理或更換閥件 4. 檢查電機和電壓 |
| 3 | 排出壓力不穩定 | 1.吸入或排出閥內有雜物卡阻或漏氣 2.管道未設置背壓閥 |
1.清除吸、排閥內的雜質、擰緊螺絲消除漏氣 2.增設背壓閥 |
| 4 | 計量精度不夠 | 1.柱塞密封填料漏液 2.吸入或排出閥磨損 3.電機轉速不穩定 4.調節手輪移位 |
1.調整或更換密封填料 2.更換吸排閥 3.穩定電源頻率和電壓 4.校準并固定 |
| 5 | 運轉中有沖擊聲 | 1.轉動零件松動或嚴重磨損 2.吸入高度過高 3.吸入管道漏氣 4.介質中有空氣 5.吸入管徑太少 6.排出壓力過高 |
1.擰緊有關螺絲或更換新零件 2.降低安裝高度 3.壓緊吸入法蘭或螺母 4.排除介質中的空氣 5.增大吸入管徑 6.降低壓力 |
